M113 G Funkferngesteuert in 1:35 Beleuchtungstest

Weiter gehts als erstes wurde das Heck fertiggestellt,danach wurden Scheinwerfer vom Tamiya Leopard 2 A6 abgegossen und umgebaut bzw. fand darin einen SMD LED seinen Platz.
Die Schweinwerferbügel die die Bundeswehrversion v.der Amerikanischen Version unterscheiden wurden aus Messingrund/Rechteckprofil gebogen hier konnte ich auf eigenen Unterlagen zurückgreifen den hier habe ich das Original vermessen.



Hier mal Bilder:


Oben:Leitkreuze

Unten: Das komlpette Fhz.Heck



Die ersten Entwürfe der Scheinwerferschutzbügel

SMD LED mit Kupferlackdraht

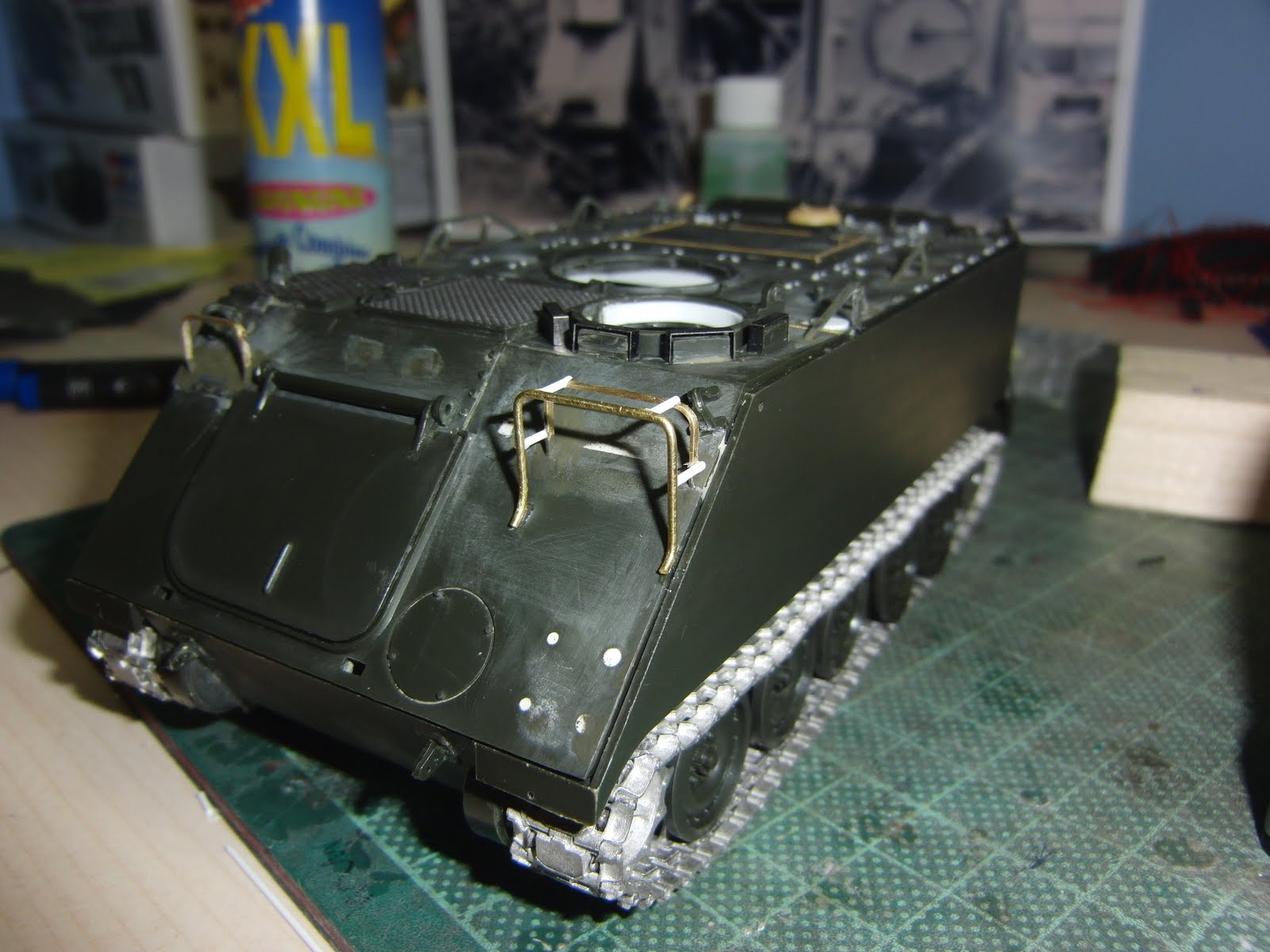

hier wurden die Schweinwerferschutzbügel dann angebaut

Der mit SMD LED Bestückte Scheinwerfer,dieser wurden komplett von hinten durchgebohrt die "Kabel wurden ähnlich wie bei Original verlegt

Hier der erste Funktionstest der Scheinwerfer

Verschiedene Ansichten

Die Blinker wurden aus Polyrohr und Acrylglasprofil selbst hergestellt die Schutzbügel sind aus 0,3mm Messing



Hier der Blinker im ein gebauten Zustand







Hier der M113 bei der Bahnverladung



Jetzt werden noch verschiedene Streben an den Scheinwerfern ergänzt usw. danach gehts an die Nebelwurfbecher usw.

Video v.der Beleuchtung ist ebenfalls in Arbeit
